Ciao a tutti,

e' da un po' che sento ventilare da alcuni soci la volonta' di costruire delle antenne direttive VHF.

Ho pensato che' oltre ai soliti........ anche ad altri potrebbe piacere l'idea, e provare a cimentarsi nella realizazione di qualche cosa di relativamente semplice ma allo stesso tempo discretamente performante, per avvicinarsi sia all'esperienza costruttiva che all' esperienza di vhf dx e contest, visto che la bella stagione e' alle porte.

Sto' Valutando anch'io cosa costruire, cosa ne dite ?

Se qualc'uno fosse interessato mi contatti, magari Venerdi' sera ne possiamo parlare in sezione per decidere cosa fare...

Ciao

IK3MZS-KJ4HAS
Andrea Barbieri
Verona jn55ki
ITALIA

I-QRP #756
FP-QRP #1995
GRT #271
Sky-pe ik3mzs
Sky-pe ik3mzs portatile

frabel
registrato



15 Messaggi

Inserito il - 02/02/2010 : 20:19:09  Mostra Profilo Invia a frabel un Messaggio Privato  Rispondi Quotando
Buonasera. Mi presento: mi chiamo Francesco, ho fatto da voi l'ultimo corso per conseguire la patente, e sono in trepidante attesa. Ormai dovremo esserci credo. Non appena arriva la patente (perchè a mio avviso l'esame dovrei averlo passato) vi raggiungo in sede per iscrivermi alla sezione. Dopodichè io sarei molto interessato ad autocostruire delle direttive VHF. Nel frattempo, durante l'attesa leggerò costantemente il forum per tenermi aggiornato.. Francesco Belluzzo Cerea VR
Torna all'inizio della Pagina

IK3MZS
Utente

flying pigs


Regione: Italy
Città: verona


497 Messaggi

Inserito il - 03/02/2010 : 00:36:33  Mostra Profilo  Visita l'Homepage di IK3MZS Invia a IK3MZS un Messaggio Privato  Rispondi Quotando
Ciao Francesco,

patente o no sei il benvenuto, con Emanuele iz3atu stiamo pensando di fare delle 5-6 elementi da 2 mt di lunghezza, costano qualche decina di euro e poi ... le abbiamo costruite noi. se vuoi partecipare fatti avanti, quando vuoi ne possiamo parlare, di solito il venerdi' mi trovi in sezione....

Ciao a presto,

IK3MZS-KJ4HAS
Andrea Barbieri
Verona jn55ki
ITALIA

I-QRP #756
FP-QRP #1995
GRT #271
Sky-pe ik3mzs
Sky-pe ik3mzs portatile
Torna all'inizio della Pagina

iz3atu
Utente

emanuelea


Regione: Italy
Città: Verona


836 Messaggi

Inserito il - 03/02/2010 : 15:11:00  Mostra Profilo  Visita l'Homepage di iz3atu Invia a iz3atu un Messaggio Privato  Rispondi Quotando
ciao Francesco,

tanto per essere precisi, queste sono le antenne



Immagine:

8,41 KB


ci sentiamo presto

-- IZ3ATU / I4 --
Emanuele Argenti

Modificato da - iz3atu in data 03/02/2010 15:15:00
Torna all'inizio della Pagina

frabel
registrato



15 Messaggi

Inserito il - 03/02/2010 : 17:51:15  Mostra Profilo Invia a frabel un Messaggio Privato  Rispondi Quotando
Ah bene bene sarebbe proprio quello di cui ho bisogno, dato che lo spazio aereo a mia disposizione è limitato.. Allora non vedo l'ora! Non so se riesco a venire in sede venerdì questo, ma al prossimo cerco di esserci di sicuro! Grazie a tutti, Francesco
Torna all'inizio della Pagina

IK3MZS
Utente

flying pigs


Regione: Italy
Città: verona


497 Messaggi

Inserito il - 03/02/2010 : 22:24:35  Mostra Profilo  Visita l'Homepage di IK3MZS Invia a IK3MZS un Messaggio Privato  Rispondi Quotando
Ok Francesco,

Con Emanuele stiamo gia' facendo la lista della spesa, abbiamo gia' preso i boom, lui li fara' in sezione quadra io in sezione tonda, cosi' vediamo le due soluzioni, e poi vedremo di provarle, chissa'.....

Non ti preoccupare per venerdi' se ci sei meglio senno sara' per il successivo.

Ciao a presto..

IK3MZS-KJ4HAS
Andrea Barbieri
Verona jn55ki
ITALIA

I-QRP #756
FP-QRP #1995
GRT #271
Sky-pe ik3mzs
Sky-pe ik3mzs portatile
Torna all'inizio della Pagina

frabel
registrato



15 Messaggi

Inserito il - 05/02/2010 : 12:57:58  Mostra Profilo Invia a frabel un Messaggio Privato  Rispondi Quotando
questa sera salvo imprevisti dell'ultimo minuto vengo in sezione, così vedrò come si costruisce un'antenna! ma sono solo io interessato?
Torna all'inizio della Pagina

IZ3MEG
Utente

Andrea


Regione: Veneto
Città: Verona


163 Messaggi

Inserito il - 06/02/2010 : 14:30:25  Mostra Profilo  Visita l'Homepage di IZ3MEG Invia a IZ3MEG un Messaggio Privato  Rispondi Quotando
Non so se posso intromettermi in questa discusione "triangolare" tra MZS ATU e frabel,
farò solo una "puntatina" per mettere un po' di subbuglio (HI)
Io stavo da tempo pensando, anche se il tempo, come sempre tiranno, non me ne ha mai
concesso la realizzazione, ad una Yagi-Uda con dipolo accordato tipo Halo.
Siete svenuti?
Pensate ad una antenna già sbilanciata (non serve il balun che perde segnale)
Pensate ad una antenna perfettamente accordata (la Halo ha il gamma match)
sommata ad una serie di direttori ed un riflettore magari a cortina (non d'Ampezzo)
come può andare?
Io credo sia da sballo!
Sono disposto anche a metterne giù i calcoli per la realizzazione.
Aspetto consensi.
Non prima di lunedì, sono a sciare!

P.S.
Avevo anche pensato a due Yagi speculari sopra/sotto
con dipoli parallelati in modo da ottenere una collineare
"affiancata" invece che sovrapposta a due elementi...
Ma questo è il FUTURO!
Ne parliamo alle prossime!!

IZ3MEG
Swl: I10173/VE
Andrea Furlanis
Verona (Italy) jn55lk
IZ3MEG@furel.it
Torna all'inizio della Pagina

frabel
registrato



15 Messaggi

Inserito il - 06/02/2010 : 20:01:26  Mostra Profilo Invia a frabel un Messaggio Privato  Rispondi Quotando
Ciao IZ3MEG. Io sono sempre disposto a imparare e a sperimentare! Però devo seguire passo passo voi, perchè io sono proprio nuovo nuovo del mondo radioamatoriale. Anzi, sono talmente nuovo che sto ancora aspettando la risposta dell'esame..

Modificato da - frabel in data 06/02/2010 20:46:24
Torna all'inizio della Pagina

IK3MZS
Utente

flying pigs


Regione: Italy
Città: verona


497 Messaggi

Inserito il - 06/02/2010 : 22:45:41  Mostra Profilo  Visita l'Homepage di IK3MZS Invia a IK3MZS un Messaggio Privato  Rispondi Quotando
Gia' Andrea,

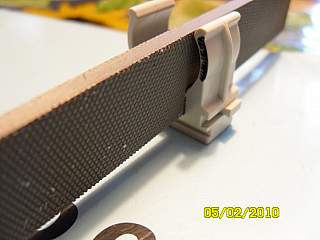

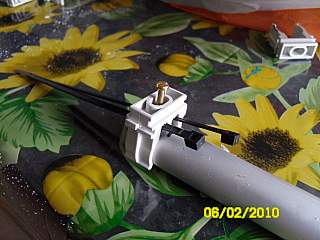

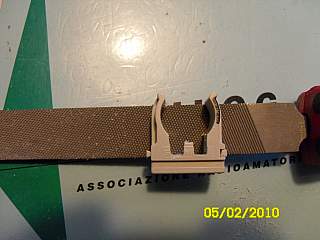

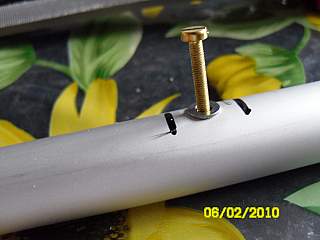

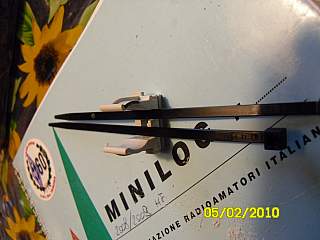

non complichiamo le cose, sono già a buon punto, oggi ho montato i rivetti filettati sul boom, non e' stato molto facile allinearli, infatti l'ultimo e' leggermente fuori asse ma non pregiudica ne il funzionamento ne tantomeno l'allineamento degli elementi ed ho sagomato le clips che sosterranno gli elementi.



10,78 KB



12,84 KB



11,54 KB



11,08 KB



10,39 KB




16,32 KB

Lunedi' comincio il dipolo e la sua scatoletta,poi monterò gli elementi sulle clips e l'antenna e' pronta, anche se dapprima ero convinto di farne due ( antenne ) ed accoppiarle, ora voglio farne una provarla, magari nel contest lombardia cosi' vediamo come si comporta,
e poi deciderò, forse potrebbero diventare quattro.


IK3MZS-KJ4HAS
Andrea Barbieri
Verona jn55ki
ITALIA

I-QRP #756
FP-QRP #1995
GRT #271
Sky-pe ik3mzs
Sky-pe ik3mzs portatile

Modificato da - IK3MZS in data 06/02/2010 23:15:31
Torna all'inizio della Pagina

IK3MZS
Utente

flying pigs


Regione: Italy
Città: verona


497 Messaggi

Inserito il - 06/02/2010 : 23:23:27  Mostra Profilo  Visita l'Homepage di IK3MZS Invia a IK3MZS un Messaggio Privato  Rispondi Quotando
P.s. per i consensi caro Andrea ne parliamo lunedi', se vuoi una sera ci troviamo in sezione cosi' potrai spiegarci cosa frulla nella tua geniale testolina, e magari chissa' un prototipo potremmo anche farlo no!!!

Ma come detto prima cominciamo dalle cose semplici, 6 elementi , due metri, smontabile = spesa contenuta, facile da costruire, da trasportare e montare, cosa vuoi di piu' dalla vita....... non rispondermi sarebbe PUBBLICITA'!!!

Ciao

IK3MZS-KJ4HAS
Andrea Barbieri
Verona jn55ki
ITALIA

I-QRP #756
FP-QRP #1995
GRT #271
Sky-pe ik3mzs
Sky-pe ik3mzs portatile
Torna all'inizio della Pagina

IK3MZS
Utente

flying pigs


Regione: Italy
Città: verona


497 Messaggi

Inserito il - 08/02/2010 : 12:52:28  Mostra Profilo  Visita l'Homepage di IK3MZS Invia a IK3MZS un Messaggio Privato  Rispondi Quotando
Ok Inserisco alcuni altri dettagli, degli elementi e della scatolina del dipolo.

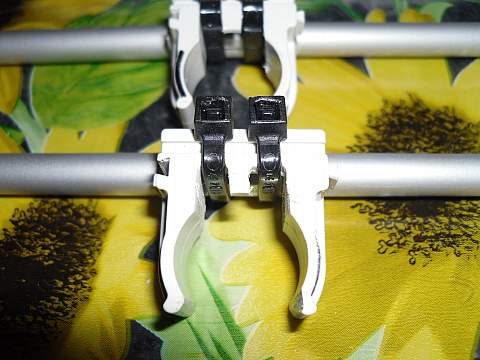

dettaglio isolatori:

27,92 KB

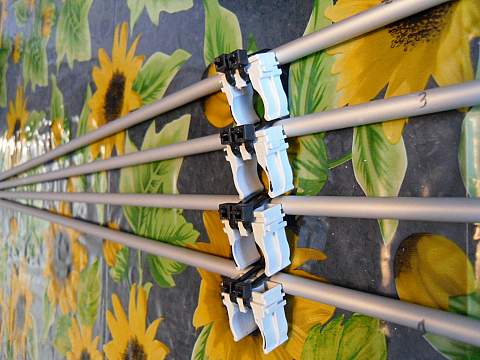

elementi:

33,05 KB

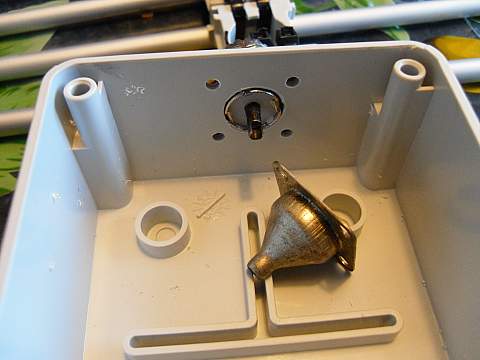

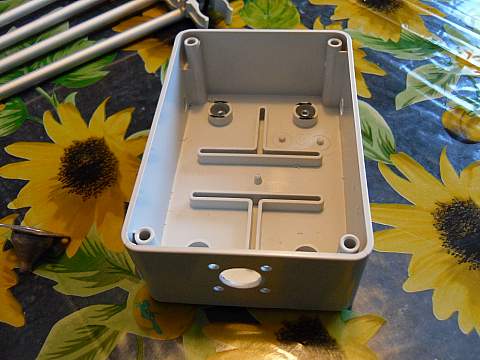

scatola porta dipolo:

29,42 KB

connettore con scermatura

20,04 KB

IK3MZS-KJ4HAS
Andrea Barbieri
Verona jn55ki
ITALIA

I-QRP #756
FP-QRP #1995
GRT #271
Sky-pe ik3mzs
Sky-pe ik3mzs portatile

Modificato da - IK3MZS in data 09/02/2010 23:22:35
Torna all'inizio della Pagina

frabel
registrato



15 Messaggi

Inserito il - 08/02/2010 : 21:36:20  Mostra Profilo Invia a frabel un Messaggio Privato  Rispondi Quotando
ciao IK3MZS. sono anch'io a buon punto. Però non avendo trovato i rivetti filettati ho optato per un foro passante e un bullone con il galletto. Poi per il resto ho usato le clips e le fascette come te, e un po di colla a caldo. La scatoletta l'ho iniziata, ho infilato il radiatore, e l'ho tenuto diviso da un tondino di legno. Adesso mi rimane da creare il choke, ho il cavo e il tubo in pvc, ma forse quello è meglio che guardo prima il tuo e poi lo copio. E poi mi manca anche il connettore da parete, ma quello proprio non so dove trovarlo. Aspetto la prossima fiera casomai.
Torna all'inizio della Pagina

IZ3NWV
Utente


Regione: Veneto
Città: verona


324 Messaggi

Inserito il - 08/02/2010 : 22:34:16  Mostra Profilo Invia a IZ3NWV un Messaggio Privato  Rispondi Quotando
ciao IK3MZS io vorrei provare col boom a sezione quadra cosa mi consigli come misure?
poi per gli isolatori non è un problema anzi ne porto qualche pezzo di nylon venerdi.

Modificato da - IZ3NWV in data 08/02/2010 22:36:48
Torna all'inizio della Pagina

IK3MZS
Utente

flying pigs


Regione: Italy
Città: verona


497 Messaggi

Inserito il - 08/02/2010 : 22:39:57  Mostra Profilo  Visita l'Homepage di IK3MZS Invia a IK3MZS un Messaggio Privato  Rispondi Quotando
ok a tutti e due, bene per le viti passanti, il connettore si trova.

ok per tubo quadro, Roberto, potrebbe andare bene un 15 o 20 di lato tanto l'antenna e' corta.

Quando sono pronte le proviamo anche con lo strumento in sezione.

Ciao e uon lavoro.

IK3MZS-KJ4HAS
Andrea Barbieri
Verona jn55ki
ITALIA

I-QRP #756
FP-QRP #1995
GRT #271
Sky-pe ik3mzs
Sky-pe ik3mzs portatile
Torna all'inizio della Pagina

iw2nri
registrato

Città: COMO


19 Messaggi

Inserito il - 08/02/2010 : 23:54:17  Mostra Profilo Invia a iw2nri un Messaggio Privato  Rispondi Quotando
complimenti x le vs. realizzazioni

ottime le antenne che state facendo penso siano quelle a 12,5 ohm

vi metto inoltre a conoscenza (se già non le conoscete)

delle antenne di YU7EF ottime e tutte già a 50 ohm senza balun o
adattamenti che introducono delle leggere perdite

ci si sente on air magari in contest

73 a tutti da DADO
at jn45nr
