Buongiorno,
grazie all'interessamento di Lucio I3LDP ed al buon cuore di Ciro I3VHF, siamo riusciti a portare in Sezione delle parabole che possono essere utilizzate per la frequenza dei 10 GHz.
Durante l'ultimo Consiglio Direttivo si è deliberato l'acquisto di un transverter da DB6NT alla fiera di Friedrichshafen.
Abbiamo acquistato un KIT di montaggio per far lavorare il laboratorio e per dare la possibilità a tutti di vedere in funzione il saldatore con componenti SMD.
Cercherò di tenere il più aggiornata possibile questa pagina in modo che, mi auguro, chi volesse cimentarsi nella costruzione di questo transverter possa trovare un valido aiuto.
Il transverter ci è stato consegnato direttamente da Michael DB6NT
Immagine:
125,06 KB
Immagine:
115,73 KB
Ed ovviamente il "Presidente" ha opportunamente istruito i tecnici che provvederanno alla realizzazione del progetto
Immagine:
105,24 KB
Immagine:
102,08 KB
Immagine:
134,15 KB
|
=================================================
poco valgo se mi considero, tanto se mi paragono |
Modificato da - ik3tch in Data 29/07/2016 11:14:31
|
|
|
i3ldp
Amministratore
Regione: Veneto
Città: Verona
498 Messaggi |
Inserito il - 29/07/2016 : 11:54:01
|
| OUT |
Lucio I3LDP one of J52EME - J52HF - 3B9EME - IQ3VO Team
DXCC - WAZ - WAC HF - DXCC VHF EME - WAC EME VHF - GRT#421
SEZIONE ARI VERONA
Non tenere a terra gli Albatros, solo perchè i Pinguini non sanno volare! |
Modificato da - i3ldp in data 26/07/2017 09:30:04 |
 |
|
|
i3ej
Amministratore
Regione: Veneto
Città: Verona
1152 Messaggi |
Inserito il - 29/07/2016 : 16:07:45
|
Ottimo ! Buon lavoro agli ingegneri !
73
Renato I3EJ
|
==================
I3EJ Renato
Segretario e Tesoriere
A.R.I. VERONA
Verona DX Team
|
|
|
|
ik3tch
Moderatore
Regione: Veneto
Città: San Giovanni Lupatoto
94 Messaggi |
Inserito il - 04/08/2016 : 15:52:19
|
Una volta aperta la scatola contenente i componenti necessari alla realizzazione del transverter, è bene cercare il "manuale" e seguire PEDISSEQUAMENTE quanto suggerito da DB6NT.
Il manuale è questo:
www.ari.verona.it/documenti/transverter/handbook10ghz.pdf
Grazie al lavoro di Enzo IK3VVD, allego anche il manuale tradotto in italiano in modo da rendere ben comprensibili tutti i passaggi della costruzione:
www.ari.verona.it/documenti/transverter/manuale_in_italiano.pdf
La parte più impegnativa, e forse la più antipatica da fare, è l'inscatolamento del C.S..

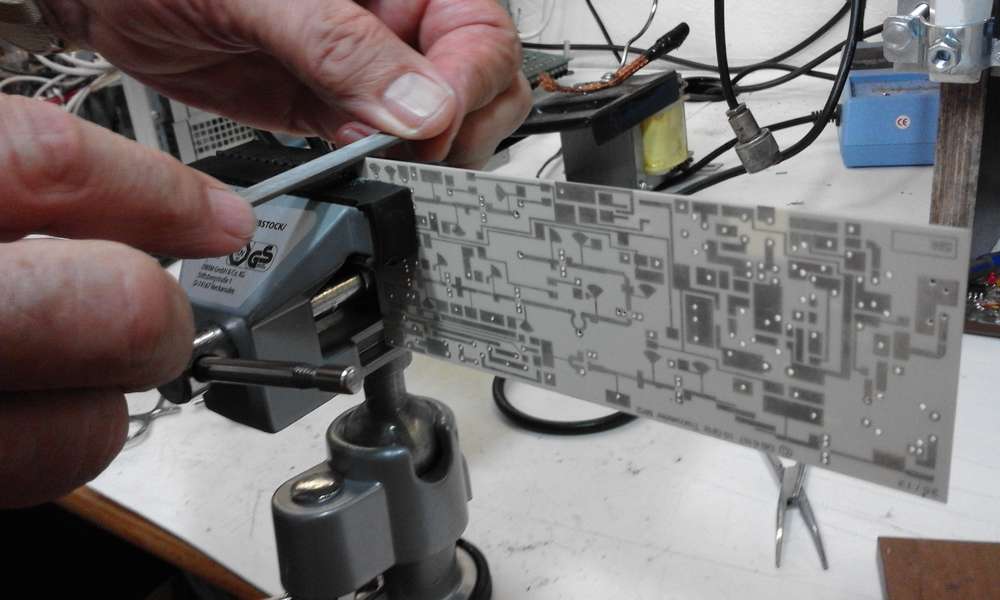

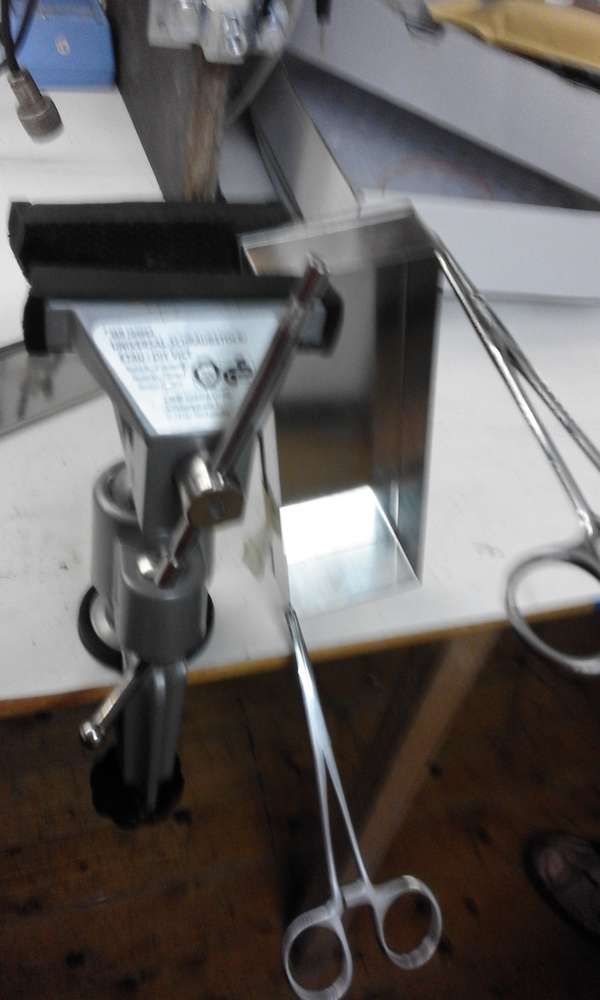

Il circuito deve essere adattato alla scatola limando leggermente dove si uniscono i due lamierini verticali della scatola stagna.

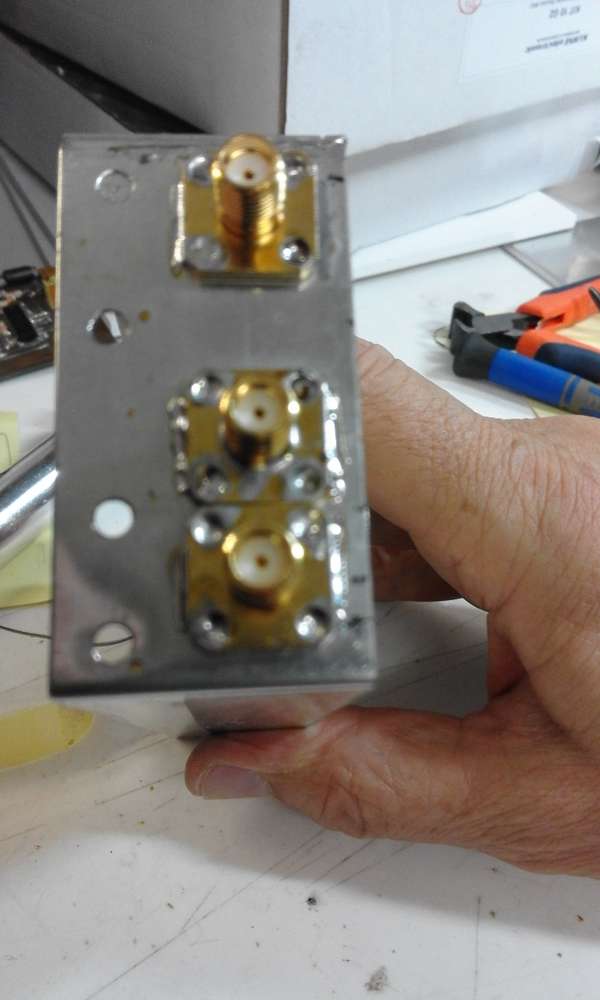

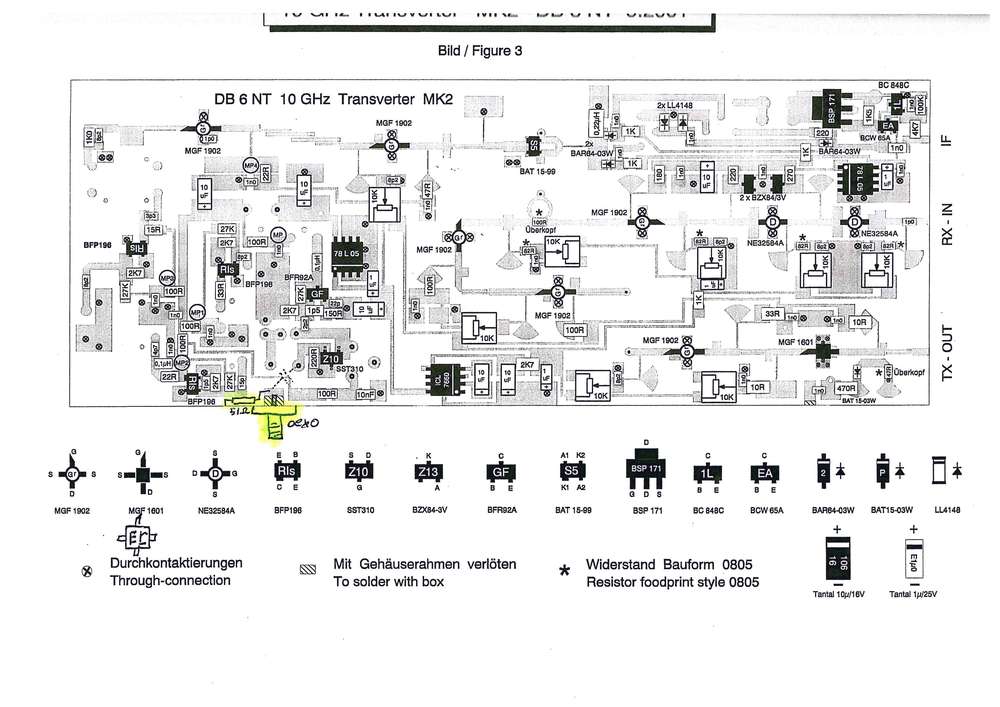

Un lavoro "antipatico" è quello di forare il lamierino del contenitore per posizionare i connettori SMD, a tal proposito è bene prevedere un ulteriore connettore sul lato "basso" del circuito per l'ingresso di un segnale di riferimento a 10 MHz.

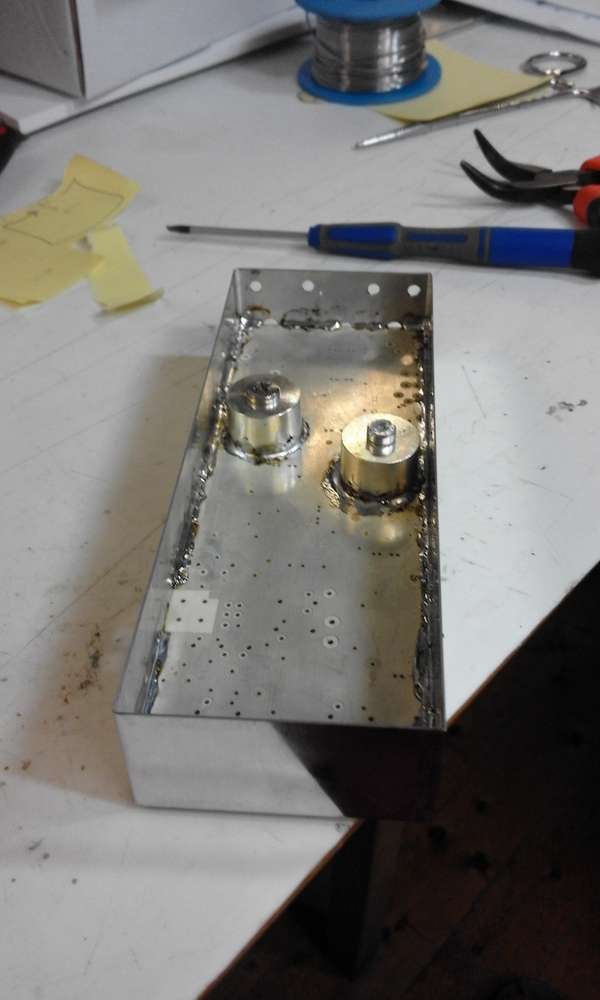

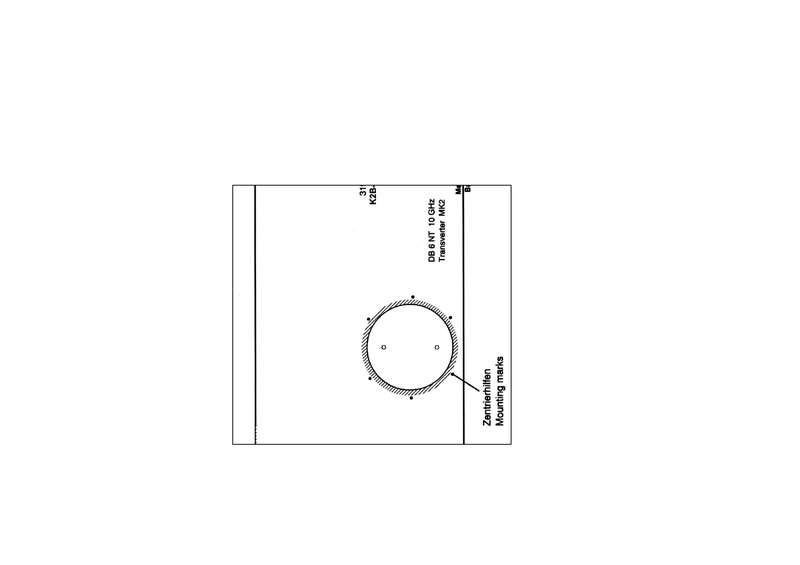

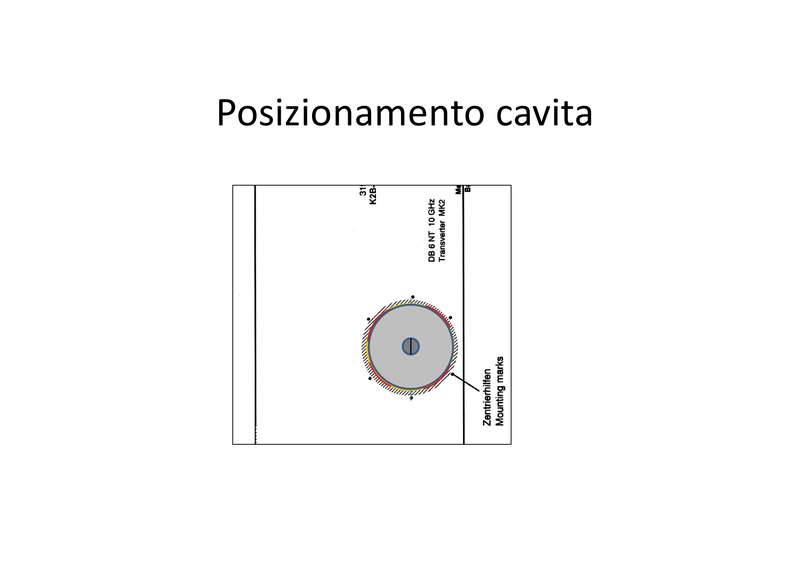

Altro lavoro impegnativo e delicato è il posizionamento dei "bicchierini" di accordo sul C.S., purtroppo non è segnato il posto dove posizionarli quindi si deve fare molta attenzione.

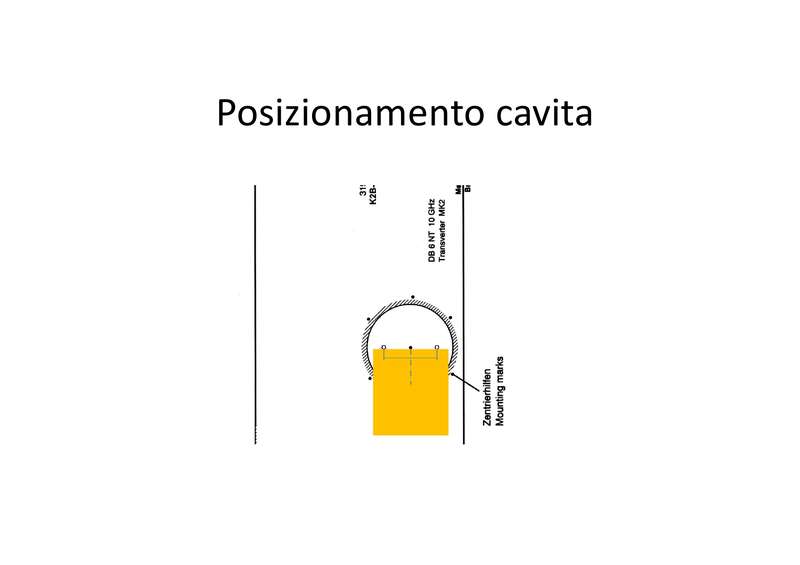

Libero IK3RBE ha trovato un file che spiega come trovare il posto corretto dove saldare tali "bicchieri".
Il prossimo venerdì 5 Agosto si proseguirà cominciando a saldare i primi componenti SMD...
IK3TCH ---- Roberto Meneghini
|
|
|
| |
